مشین HW - T4-44F منتخب کریں اور رکھیں





سرفیس ماؤنٹ ٹکنالوجی (ایس ایم ٹی) ایک طباعت شدہ سرکٹ بورڈ (پی سی بی) پر درست طریقے سے بڑھتے ہوئے الیکٹرانک اجزاء (جیسے مزاحم کار ، کیپسیٹرز ، مربوط سرکٹس ، وغیرہ) کے لئے ایک خودکار آلہ ہے۔ یہ جدید الیکٹرانک مینوفیکچرنگ میں ناگزیر بنیادی سامان میں سے ایک ہے ، اور صارفین کے الیکٹرانکس ، آٹوموٹو الیکٹرانکس ، صنعتی کنٹرول ، طبی سامان اور دیگر شعبوں میں وسیع پیمانے پر استعمال ہوتا ہے۔





بیجنگ ہواوے گوچوانگ الیکٹرانک ٹکنالوجی کمپنی ، لمیٹڈ (اس کے بعد HWGC کہا جاتا ہے) ایک اعلی {- ٹیک انٹرپرائز ہے جس میں تحقیق اور ترقی ، ایس ایم ٹی آلات کی تیاری اور فروخت کو مربوط کرنا ہے۔ ایچ ڈبلیو جی سی کی بنیاد 2004 میں رکھی گئی تھی ، جس میں بنیادی طور پر ٹن پیسٹ پرنٹنگ مشین اور ریفلوکس ویلڈنگ مشین تیار اور تیار کی گئی تھی۔ 2010 کے آغاز میں 2007 کے آخر میں ، بصری ملٹی فنکشنل پیچ مشین کی پہلی نسل کو سرکاری طور پر مارکیٹ میں رکھا گیا تھا اور اسی سال بیجنگ ہواوے الیکٹرانک ٹکنالوجی کمپنی لمیٹڈ میں سرکاری طور پر رجسٹرڈ کیا گیا تھا۔

برسوں تک مسلسل تکرار اور جدت طرازی کے بعد ، ایچ ڈبلیو جی سی کی خصوصیات کے ساتھ چار سر ، چھ ہیڈ ، آٹھ ہیڈ اور ماڈیولر خودکار ذہین ہائی - اسپیڈ پیچ مشین کو مارکیٹ میں ڈال دیا گیا ہے ، اور اسے مارکیٹ میں بہت اچھی رائے ملی ہے۔ اس کے علاوہ ، HWGC ریفلوکس ویلڈنگ مشین سیریز فراہم کرتا ہے: تین - درجہ حرارت کا رقبہ ، چھ - درجہ حرارت زون اور آٹھ - درجہ حرارت زون ریفلوکس مشین ویلڈنگ مشین ؛ اسکرین پرنٹنگ مشین سیریز: اعلی - صحت سے متعلق دستی اسکرین پرنٹنگ مشین ، نیم - خودکار اسکرین پرنٹنگ مشین ، خودکار اسکرین پرنٹنگ مشین ؛ پلیٹ علیحدگی مشین ، AOI اور دیگر معاون سازوسامان ، جو بڑے پیمانے پر پیداوار ، انجینئرنگ پروفنگ اور چھوٹے بیچ کی تیاری کی مختلف ضروریات کے مطابق اپنی مرضی کے مطابق کی جاسکتی ہیں۔







گھریلو 26 صوبوں اور خود مختار علاقوں اور بیرون ملک 60 سے زیادہ ممالک کی فروخت

بیجنگ میں کمپنی کا ریسرچ اینڈ ڈویلپمنٹ ہیڈ کوارٹر ، شیجیازوانگ میں پروڈکشن پلانٹ۔ نہ صرف صوبوں اور شہروں میں ، گھریلو منڈی پر مبنی دفاتر ہیں ، گھریلو صارفین کی تعریف جیت لی ہے۔ سال بہ سال بین الاقوامی مارکیٹ شیئر میں اضافے کے ساتھ ، ہواوے گوچوانگ نے ایک پیشہ ور غیر ملکی تجارت کی فروخت ٹیم بھی قائم کی ہے۔ پیرامیٹرز کو معیاری نہ بنانے ، تشہیر نہ کرنے ، صارفین کا سامنا کرنا ، حقائق سے سچائی کے حصول ، اور مصنوعات اور صارفین کے لئے ذمہ دار ہونے کے اصول پر عمل پیرا ہے۔ فروخت کے دائرہ کار کو سال بہ سال بڑھایا گیا ہے۔

ذہین موشن کنٹرول سسٹم ، بصری شناخت کے نظام ، امیج پروسیسنگ سسٹم اور دیگر بنیادی ٹیکنالوجیز کی کامیاب ترقی کے ساتھ۔ ہواوے چائنا بینڈ - امدادی ٹیکنالوجی زیادہ پختہ ہوتی جارہی ہے۔

ہارڈ ویئر مینوفیکچرنگ میں ، بنیادی اجزاء درآمد شدہ برانڈز کو اپناتے ہیں تاکہ یہ یقینی بنایا جاسکے کہ مصنوعات کی کارکردگی زیادہ مستحکم ، زیادہ قابل اعتماد اور دیرپا ہے۔ اور اس نے مختلف قسم کے ایجاد پیٹنٹ ، یوٹیلیٹی ماڈل پیٹنٹ اور سافٹ ویئر کاپی رائٹ ، سافٹ ویئر پروڈکٹ سرٹیفکیٹ ، اعلی - ٹیک انٹرپرائز کوالیفیکیشن سرٹیفکیٹ ، ایس جی سی ، سی ای ، یوروپی یونین کے کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن اور دیگر اعزاز حاصل کیے ہیں۔ فی الحال ، پیچ کا معیار بین الاقوامی سطح پر پہنچ گیا ہے۔ نہ صرف ایک مستحکم کسٹمر گروپ ہے ، یہاں تک کہ بیرون ملک مقیم بھی زیادہ سے زیادہ احسان حاصل کرتا ہے۔



مجموعی طور پر اعلی صحت سے متعلق حاصل کرنے کے ل material مادی مواد ، تکنیکی اہلکاروں کو پیسنے کے ذریعہ ہر تفصیل۔

ہر تحقیق اور ترقی کے نتائج ، تازہ کاری کی کوششوں کے ہر مرحلے ، اصل پیداوار کی اعلی کارکردگی کے لئے ہیں۔

2004 کے بعد سے ، ریسرچ اینڈ ڈویلپمنٹ ٹیم کے بعد سے ، ترقی کے 18 سال ، فروخت کا تجربہ۔

پوسٹ گریجویٹ یونیورسٹی کی سربراہی میں تکنیکی ٹیم قومی حالات کے لئے موزوں پیچ سافٹ ویئر کی ترقی کے لئے وقف کرنے کے لئے ، جس سے ہواوے گوچوانگ گھریلو پیچ مشین میں حقیقی انٹلیجنس کا رہنما بن گیا۔

کاروباری اداروں کی تیاری میں عملی مسائل کو حل کرنے کے لئے ایک اچھی مشین ، ایک قابل استعمال مشین۔ ہم تبلیغ نہیں کرتے ، ہم نتائج کو دیکھتے ہیں۔





فائدہ

فیڈا اسمبلی اسٹیشن کی خودکار اصلاح

سکشن کوآرڈینیٹ میں مکھی کو خود بخود کیلیبریٹ کریں

فیڈا اینٹی - تصادم اور خود - سینسنگ سسٹم

آپریٹر کی سادگی

چار مارکر پوائنٹ پوزیشننگ

مختصر ترین راستے کو ماؤنٹ کرنے کے لئے مکمل طور پر خودکار ترتیب

تین - اسٹیج سائنس ٹرانسمیشن بورڈ

عام پلیٹ پلیٹ / مینڈارن بتھ بورڈ فنکشن

پیکیجنگ لائبریری



لے جانے کے ساتھ طویل

اجنبی حصوں کی بصری تخصیص

سکشن نوزل ​​کی تنصیب کی ترتیب کو خود بخود بہتر بنائیں

تیزی سے پروگرامنگ

مکمل - آٹومیشن Full مکمل - خودکار

تیز رفتار تکرار

مکمل فنکشن

شروع کرنا آسان ہے

روایتی دستی تقسیم کے ساتھ ، ذہین اصلاح پیچیدہ کثیر - جزو کی فراہمی کو زیادہ موثر اور معقول بناتی ہے۔

فیڈا سکشن کوآرڈینیٹ کے خودکار انشانکن کی اہمیت: تیز ، موثر اور درست ایک - کلیدی تکمیل ، پروگرامنگ کی کارکردگی کو بہت بہتر بنائیں اور 30 ​​٪ پروگرامنگ وقت کو بچائیں۔

سسٹم کے ذریعہ ایک کلیدی اصلاح کے اعلی ذہین الگورتھم ، کھانا کھلانے اور کھانا کھلانے کا ہموار کنکشن کا احساس ہو جاتا ہے۔

انٹیلیجنٹ بم کے مطابق متعلقہ نوزل ​​ماڈل تفویض کرتا ہے ، اور بڑھتے ہوئے پروگرام میں اسی نوزل ​​اسٹیشن نمبر کو اپ ڈیٹ کریں۔

اس نظام کا ذہین الگورتھم ، پیچیدہ اور بڑے پیمانے پر ماؤنٹ لے آؤٹ کو مختص کرنے کے لئے دستی ذہنی ٹیسٹ کی ضرورت کے بغیر ، ہواوے چائنا بینڈ - امدادی نظام کو ایک اہم نسل میں مدد کرنے کے لئے امدادی نظام۔

بورڈ کے انتظار کے علاقے میں ، پروڈکشن ایریا کو ماؤنٹ کریں ، بورڈ کے علاقے سے باہر تیار مصنوعات۔ اعلی توانائی کی کارکردگی کو حاصل کرنے کے لئے ، ہر وقت کے اخراجات کا زیادہ سے زیادہ ممکنہ حل۔



مصنوعات کی پیش کش

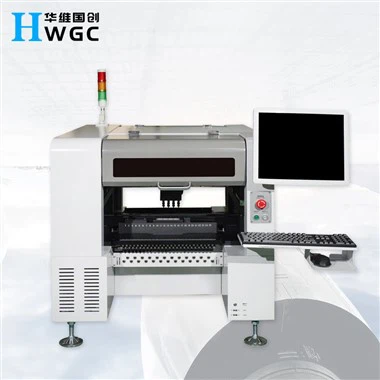

HW - T4-44/50F

تجرباتی تحقیق اور عالمگیر ذہین پیچ مشین کی ترقی

چھوٹا سائز ، اعلی درستگی ، فوری واپسی



انٹیلیجنٹ موشن کنٹرول سسٹم کا نیا ورژن ڈیجیٹل ذہین پروڈکشن کو حاصل کرنے کے لئے صارفین کی سائٹ کی تیاری کی موجودہ صورتحال کے ساتھ جوڑتا ہے ، اور ایک ایسے سافٹ ویئر سسٹم میں تیار ہوتا ہے جو صارفین کی آپریشن کی عادات اور پیداوار کی ضروریات کے لئے زیادہ موزوں ہوتا ہے۔ ایک - پر کلک کریں ذہین پروگرامنگ پہلے - لائن آپریشن کے وقت کی لاگت کو بہت بہتر بناتا ہے اور پوری لائن کی پیداوار کی کارکردگی کو بہتر بناتا ہے۔ روایتی پروگرامنگ سے زیادہ ، اپنے 90 فیصد وقت کی بچت کریں۔ اسے 5 منٹ میں پروگرام کیا جاسکتا ہے اور بغیر کسی پیداوار کے 24 گھنٹے کی حمایت کی جاسکتی ہے۔

فیڈا اسمبلی اسٹیشن کی خودکار اصلاح

سکشن نوزل ​​کی تنصیب کی ترتیب کو خود بخود بہتر بنائیں

لے جانے کے ساتھ طویل

سکشن کوآرڈینیٹ میں مکھی کو خود بخود کیلیبریٹ کریں

مختصر ترین راستے کو ماؤنٹ کرنے کے لئے مکمل طور پر خودکار ترتیب

پیکیجنگ لائبریری

فیڈا اینٹی - تصادم اور خود - سینسنگ سسٹم

چار مارکر پوائنٹ پوزیشننگ

عام پلیٹ پلیٹ / مینڈارن بتھ بورڈ فنکشن

اجنبی حصوں کی بصری تخصیص

شناختی عنصر کا زیادہ سے زیادہ سائز: 30 * 30 ملی میٹر

ہٹنے والے جزو کی زیادہ سے زیادہ اونچائی: 7 ملی میٹر

0201،0402،0603،0805،1206 ، ایل ای ڈی موتیوں ، ڈایڈڈ ، ٹریڈ ، ایس او ٹی ، 30 * 30 ملی میٹر ، پن کی جگہ 0.3 ملی میٹر جی ایف پی ، بی جی اے ، وغیرہ سے زیادہ ہے ، اجنبی اجزاء کی قابل قبول بصری تخصیص

بڑھتے ہوئے سر نینو - اعلی مرتکز کے ساتھ ہوا بازی کا مواد ، کوئی سفید ، پہننے کے خلاف مزاحمت ، اچھی لچک ، کوئی مستحکم بجلی اور 99.99 ٪ سیرامک ​​سکشن کی شرح سے بنا ہے۔ پیداوار کا عمل صنعتی گریڈ کے معیار کو اپناتا ہے اور ماحولیاتی تحفظ کی ضروریات کو پورا کرتا ہے۔ شیٹ اور چھڑی کے اجزاء کو اعلی - اسپیڈ ویکیوم سسٹم کے ذریعے متعلقہ پی سی بی پیڈ پوزیشن پر درست طریقے سے رکھا گیا ہے۔

سلیج کی قسم ، درخواست کا دائرہ

501 نوزل ​​0201 پیکیج عنصر

502 نوزل ​​0402 پیکیج عنصر

503 نوزل ​​{{1} a ایک ہی سائز کے پیکیج عنصر ہے

504 نوزل ​​0603 0805 1206 SOP8 SOT23 ایک ہی سائز کے پیکیج عنصر

505 نوزل ​​سوپ 8 سوی 23 ایس او ٹی کیو ایف این اندرونی پیکیجنگ عنصر کی طرح ہی سائز کا ہے

507 نوزل ​​کیو ایف این ٹی کیو ایف پی بی جی اے یا 20 ملی میٹر سائز کے داخلی پیکیج عنصر







پی سی بی پیڈ ٹرانسمیشن ٹریک اینٹی - جامد کنویر بیلٹ کو اپناتا ہے ، اس میں اچھی بیلٹ لچک ہے ، اخترتی کرنا آسان نہیں ، اچھی سمیٹنے ، اعلی تناؤ کی طاقت ، اچھ wear ے لباس کی مزاحمت ، الیکٹرانک اجزاء کی منتقلی میں اینٹی- جامد کا مؤثر طریقے سے کردار ادا کرسکتی ہے۔ ٹریک کی چوڑائی کو خود بخود پی سی بی بورڈ کے سائز کے مطابق ایڈجسٹ کیا جاسکتا ہے۔ سامان ایک پوزیشن سینسر سے لیس ہے ، جو سامان کی موثر پیداوار کو سمجھنے کے لئے اسپیئر بورڈ ، پیچ بورڈ اور ایگزٹ بورڈ کے سائنسی طور پر منصوبہ بندی کرنے کے لئے سنگل طبقہ انٹری پلیٹ کا راستہ اپناتا ہے۔

44 /50 تک کی فراہمی کی تائید کی جاتی ہے (مثال کے طور پر 8 ملی میٹر فیڈا لیں)۔

48 کسٹم آئی سی میٹریل پلیٹیں۔

فیڈا اینٹی - تصادم کی روک تھام کی حفاظت کا نظام

فیڈا ، کمپن فیڈا ، متنوع فیڈنگ موڈ کی آئی سی میٹریل پلیٹ کی حمایت کریں۔

سنگل طبقہ ٹرانسمیشن پلیٹ ٹریک

مدد کے لئے کم از کم 50 * 50mmpcb بورڈ







پلیسمنٹ سروں کی تعداد	4 (اعلی - درستگی)
آئی سی ٹرے کی تعداد	48
فیڈروں کی تعداد	50/44 (8 ملی میٹر فیڈر کے تابع)
پوزیشننگ کی درستگی	0.01 ملی میٹر
بار بار بڑھتے ہوئے درستگی	0.05 ملی میٹر
مزاحمت کی رفتار کی حد بڑھ رہی ہے	5000-8000pcs/h capacitance اجزاء
قابل اطلاق اجزاء	ریزسٹر ، کیپسیٹر ، چپ ، چراغ مالا 0201-30*30 ملی میٹر وغیرہ۔
پی سی بی کے زیادہ سے زیادہ رقبے کی حمایت کی	50*50 ملی میٹر - (50f) 350*190 ملی میٹر /(44f) 350*260 ملی میٹر
فیڈر	الیکٹرک فیڈر ، نیومیٹک فیڈر ، ہلنے والا فیڈر ، آئی سی ٹرے وغیرہ۔
شناخت کے آلات	کیمرا X1 ، فاسٹ پہچان کیمرا X4 ، اعلی - صحت سے متعلق کیمرا X1 پر نشان لگائیں
قابل اطلاق اجزاء کی زیادہ سے زیادہ اونچائی	7 ملی میٹر سے کم یا اس کے برابر
پی سی بی کنوی وضع	تین - اسٹیج انٹری ، بائیں سے دائیں سے خودکار کنکشن ، خودکار پی سی بی پوزیشننگ
پوزیشننگ کو نشان زد کریں	دستی / خودکار
پروگرامنگ کا طریقہ	پی سی بی کوآرڈینیٹ کی فائلوں کو دستی طور پر درآمد کرنے کے بعد خودکار پروگرامنگ
کنٹرول سسٹم	Huaweiguochuang کنٹرول سسٹم
XY محور کی زیادہ سے زیادہ مرحلہ لمبائی	629 ملی میٹر*679 ملی میٹر
XY محور کے پٹریوں	لکیری موشن گائیڈ + سکرو ڈرائیور
XY محور کا موشن موڈ	ایکسلریشن کا ذہین تعلق اور وکر اور لائن کی کمی ، مربوط لکیری انٹرپولیشن الگورتھم۔
کمپیوٹر کو کنٹرول کریں	انٹیل ہائی - پرفارمنس پروسیسر کے ساتھ صنعتی کنٹرول کمپیوٹر
پٹریوں کے طریقہ کار کو ایڈجسٹ کرنا	بجلی
نوزل بفر کی حد	4.5 ملی میٹر
زیڈ محور کی زیادہ سے زیادہ مرحلہ لمبائی	20 ملی میٹر
اجزاء کے لئے زاویہ کی حد	± 180 ڈگری
موٹر	اے سی سروو موٹر سیریز
ڈرائیور	اعلی - اسپیڈ ڈی ایس پی ڈرائیور
ہوا کی فراہمی کی ضروریات	تیل کے پانی کا فلٹر ، 50 ایل سے زیادہ یا اس کے برابر ، دھول فلٹر اور ایئر پریشر اسٹیبلائزر وغیرہ۔
نوزل کی ویکیوم سپلائی	ویکیوم جنریٹر اعلی - اسپیڈ ویکیوم برسٹ فنکشن کو مربوط کرتا ہے
ہوا کی فراہمی کے دباؤ کی حد	0.5-0.7MPA
OS	آزادانہ تحقیق اور ترقیاتی ایس ایم ٹی ذہین OS ونڈوز پر مبنی
پی سی بی کی ضرورت ہے	خودکار وضع میں 3-5 ملی میٹر پروسیس ایج
وژن ڈسپلے	17 انچ صنعتی کنٹرول ڈسپلے
کیبل	پائیدار لچکدار کیبل (10 ملین بار)
بجلی کی فراہمی	220V 50/60Hz
اوسط طاقت	600W
مشین کے طول و عرض	ڈیسک مشین 1140*900*900 ملی میٹر عمودی مشین 900*1140*1340 ملی میٹر
وزن	(ڈیسک مشین) 210 کلوگرام (عمودی مشین) 280 کلوگرام
