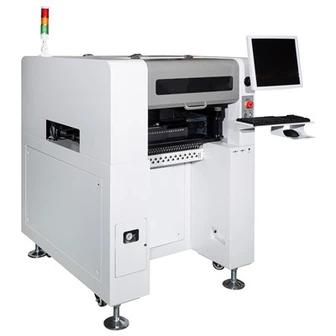

SMT HW-T2-40F

انکوائری بھیجنے

مصنوعات کا تعارف

دوہری ہیڈ ذہین تیز رفتار مکمل طور پر خودکار سطح ماؤنٹ ٹکنالوجی (ایس ایم ٹی) پلیسمنٹ مشین ایک اعلی صحت اور اعلی کارکردگی کا حامل الیکٹرانک جزو پلیسمنٹ کا سامان ہے ، جو خاص طور پر جدید ایس ایم ٹی (سطح ماؤنٹ ٹکنالوجی) پروڈکشن لائنوں کے لئے ڈیزائن کیا گیا ہے۔ یہ آلہ ایک دوہری نوزیل باہمی تعاون کے ساتھ کام کرنے والے فن تعمیر کو اپناتا ہے ، جو 0201 سے بی جی اے تک مختلف پیکیجڈ اجزاء کی حمایت کرتا ہے۔ اس کی جگہ کی درستگی ± 0.05 ملی میٹر تک زیادہ ہے ، اور پوزیشننگ کی درستگی ± 0.01 ملی میٹر ہے۔ یہ 24 گھنٹے مسلسل پیداوار کی طلب کو پورا کرتے ہوئے ، فی گھنٹہ 2500 سے 4،000 اجزاء کو عین مطابق رکھ سکتا ہے۔

بنیادی پیرامیٹرز

پروڈکٹ ماڈل	HW-T2-40F
پیچ کی درستگی	0.05 ملی میٹر		لوڈنگ کی درستگی کو دہرائیں	0.05 ملی میٹر
پوزیشننگ کی درستگی	0.01 ملی میٹر		مسلسل کام کے اوقات	Can work continuously>24h بغیر شٹ ڈاؤن کے
پیچ کی رفتار	2500-4000pcs/h
پیچ کا علاقہ	320230 ملی میٹر-5050 ملی میٹر		پیچ کا دائرہ	0201،0402،0603،0805،1206 ، ایل ای ڈی موتیوں ، ڈایڈڈ ، ٹرائیڈ ، ایس او ٹی ، 30 * 30 ملی میٹر ، پن کی جگہ 0.3 ملی میٹر جی ایف پی ، بی جی اے ، وغیرہ سے زیادہ ہے ، اجنبی اجزاء کی قابل قبول بصری تخصیص
زیر التواء ہیڈ سسٹم	سکشن منہ کی تعداد	2	فیڈ سسٹم	فیڈر کی مقدار	40 بٹس (8 ملی میٹر پرواز کے تابع)
	نوزل کی قسم	جوکی روئی قابل اطلاق ہے		فیڈر کی اقسام	الیکٹرک فیڈا ، نیومیٹک فیڈا ، کمپن فیڈا ، آئی سی ٹرے ، وغیرہ
	جزو زاویہ کی حمایت	± 180 ڈگری		فیڈا کی قسم	یاماہاکل سیریز فیڈا پر لاگو ہے
	دستیاب عنصر کی اونچائی	7 ملی میٹر سے کم یا اس کے برابر		آئی سی ڈسک کی تعداد	2 پلیٹیں (20 بٹس)
	اسی طرح لے لو	سنگل ہیڈ ڈالیں		آئی سی ڈسک کا سائز	L130*W55 ملی میٹر
	ویکیوم بفر کی حد	4.5 ملی میٹر		زیر التواء طریقہ	اشیا کو اشارے کے مطابق انسٹال کرنے کے لئے آئٹم آرڈر کو خود بخود بہتر بنائیں
	زیڈ محور پر زیادہ سے زیادہ سفر	22 ملی میٹر		کھانا کھلانے کا طریقہ	خودکار کھانا کھلانا
پی سی بی بورڈ بیئرنگ سسٹم	بیس لائن موٹائی	3 ملی میٹر سے کم یا اس کے برابر	گیس کی فراہمی کا نظام	ویکیوم ماخذ	ویکیوم جنریٹر (ویکیوم نقصان کے ساتھ تیز رفتار بریک)
	مداری ضابطہ	دستی ضابطہ		ویکیوم میکانزم	فعال تباہی کے ل high تیز رفتار ، اونچی بہاؤ ویکیوم جنریٹر
	پلیٹ موڈ کو تبدیل کریں	دستی اوپری اور نچلے پینل		خون بہہ رہا ہے	0.4-0.5mp
	اثر کا ڈھانچہ	تخصیص کردہ ، صنعتی درجہ ، اعلی صحت سے متعلق ایلومینیم مصر کا ڈھانچہ		گیس کے منبع کی ضروریات	50L سے کم بیرونی کنکشن ، دھول فلٹریشن ، ہوا کے دباؤ استحکام کے آلے اور تیل اور پانی سے علیحدگی کے آلے کی ضرورت نہیں ہے
متحرک کنٹرول سسٹم	آپریٹنگ سسٹم	ونڈوز سسٹم کی بنیاد پر ، ہم نے آزادانہ طور پر ہواوے انٹرنیشنل انوویشن انٹیلیجنٹ آپریٹنگ سسٹم تیار کیا ہے۔	ویژن سسٹم	سامان کی شناخت کریں	1 مارک کیمرا اور 1 اعلی صحت سے متعلق کیمرا
	میزبان کو کنٹرول کریں	انٹیل ہائی پرفارمنس پروسیسر صنعتی کنٹرول میزبان		اشارے	ایک 17 انچ صنعتی کنٹرول ڈسپلے
	ڈرائیونگ سسٹم	تیز رفتار ڈی ایس پی ڈرائیو ، ایک AC سروو موٹر		فوٹو کیسے لیں	فکسڈ شاٹ فلائٹ جوڑی سنٹر
	سیکیورٹی سسٹم	ہنگامی روٹری اسٹاپ بٹن		rm	معمول کے عنصر کی شناخت اور اجنبی عنصر کی خصوصیت کی شناخت
	XY زیادہ سے زیادہ اسٹروک	320 ملی میٹر*527 ملی میٹر		نشان نقطہ کی شناخت	دستی / مکمل طور پر خودکار پوزیشننگ
	XY ٹریک چلاتا ہے	لکیری گائیڈ ریل + رولنگ تار چھڑی		سیکیورٹی کا پتہ لگانا	رساو مواد خودکار اصلاح ، جزو زاویہ خودکار اصلاح ، غلط مواد خود بخود پھینک دیا جاتا ہے
	XY موٹر پیٹرن	ذہین وکر ایکسلریشن اور سست لکیری لنکج ، سیدھے لائن اندراج الگورتھم کے ساتھ		پروگرامنگ کا طریقہ	کوآرڈینیٹ فائل ، ون کلیدی خودکار پروگرامنگ ، زیادہ سے زیادہ راہ کی منصوبہ بندی درآمد کریں
	ورزش سے تحفظ	اعلی لباس مزاحم ٹینک چین اور لچکدار کیبل		مطابقت پذیر فائل فارمیٹ	CSV / TXT فائل کی شکل براہ راست درآمد کی جاسکتی ہے
سرکٹ تحفظ	رساو محافظ ، تھرموسیٹنگ شیل ، ناقابل تحلیل پگھل نہیں۔ عمدہ انٹرفیس ، کوئی کریکنگ ، رساو کی روک تھام		طاقت	AC 220V 50/60Hz 1500W
خاکہ طول و عرض	(پیکیجنگ سے پہلے) L670 * W848 * H655 ملی میٹر (پیکیجنگ کے بعد) L770 * W950 * H750 ملی میٹر		سامان کا وزن	(پیکیجنگ سے پہلے) 76 کلوگرام (پیکیجنگ کے بعد) 96 کلوگرام

بنیادی فائدہ

موثر دوہری سر کا تعاون

دوہری پلیسمنٹ ہیڈ ڈیزائن کو اپناتے ہوئے ، متبادل مواد اٹھانے اور پلیسمنٹ کے ساتھ ، نظریاتی کارکردگی میں 40-60 ٪ اضافہ کیا گیا ہے۔

عام بڑھتی ہوئی رفتار 40،000 سے 60،000 کلومیٹر فی گھنٹہ (یونٹ فی گھنٹہ) تک پہنچ سکتی ہے۔

ذہین وژن سسٹم

ہائی ڈیفینیشن ڈبل کیمروں (ٹاپ ویو + نیچے منظر) سے لیس ، معاون:

✓ 0201 الٹرا چھوٹے اجزاء 55 ملی میٹر بڑے اجزاء

✓ صحت سے متعلق پیکیجنگ جیسے بی جی اے/کیو ایف این (± 25μm درستگی)

ant فاسد اجزاء کی خصوصیت کی خصوصیت

لچکدار پیداوار

انٹیلیجنٹ فیڈر مینجمنٹ سسٹم ، 8-72 ملی میٹر بیلٹ لوڈنگ ، پائپ لوڈنگ اور پیلیٹ لوڈنگ مواد کی حمایت کرتا ہے

فوری کیبل کو تبدیل کرنے والی ٹکنالوجی (< 5-minute program switching)

استحکام اور وشوسنییتا

اعلی سختی کاسٹ آئرن باڈی ، کمپن دبانے والا ڈیزائن

کلیدی اجزاء (سروو موٹر/گائیڈ ریل) کی خدمت زندگی 50،000 گھنٹے سے زیادہ ہے

ہماری مصنوعات

اہم افعال

1. اعلی صحت سے متعلق بڑھتے ہوئے فنکشن

دوہری سر کے باہمی تعاون کے ساتھ آپریشن: دو آزاد پلیسمنٹ ہیڈز مواد کو لینے اور ان کو رکھنے کے ل turns موڑ لیتے ہیں ، جس سے انتظار کا وقت کم ہوتا ہے اور پیداوار کی کارکردگی کو بہتر بنایا جاتا ہے۔

الٹرا ہائی پریسجن: 0.025 ملی میٹر (25μm) بڑھتے ہوئے درستگی ، 01005 ، 0201 مائکرو اجزاء اور 0.3 ملی میٹر پچ بی جی اے/کیو ایف این پیکجوں کے لئے موزوں ہے۔

بصری سیدھ

اپورڈ ویو کیمرا (شناخت کا جزو) + ڈاونورڈ ویو کیمرا (پی سی بی مارک پوائنٹ پوزیشننگ)

پلیسمنٹ پریشر کو بہتر بنانے کے لئے 3D SPI (سولڈر پیسٹ معائنہ) ڈیٹا کی درآمد کریں۔

2. ذہین کھانا کھلانا اور لائن تبدیل کرنے والے افعال

متعدد قسم کے فیڈروں کے لئے مدد

الیکٹرک/نیومیٹک فیڈر (8 ملی میٹر سے 72 ملی میٹر بینڈوتھ)

ٹرے ، ٹیوب لوڈنگ ، ٹرے کھانا کھلانا (فاسد شکل والے اجزاء کے لئے موزوں)

فوری کیبل تبدیلی (ایس ایم ای ڈی)

پروگرام سوئچ کرنے کا وقت 5 منٹ سے بھی کم ہے اور "ون کلک کی قسم کی تبدیلی" فنکشن کی حمایت کرتا ہے۔

ذہین مواد اسٹیشن مینجمنٹ ، خود بخود مادی کی قلت کا پتہ لگاتا ہے اور ابتدائی انتباہات جاری کرتا ہے۔

3. انکولی بڑھتے ہوئے فنکشن

دباؤ سینسنگ بڑھتے ہوئے

جزو کو پہنچنے والے نقصان یا غلط سولڈرنگ کو روکنے کے لئے بڑھتے ہوئے دباؤ کی اصل وقت کی نگرانی۔

پروگرام قابل زیڈ محور اونچائی معاوضہ (پی سی بی وارپنگ یا عدم مساوات کے مطابق)۔

جزو زاویہ کی اصلاح

اجزاء کی قطعیت کی خود بخود شناخت کریں اور ± 180 ڈگری کی خرابی کی غلطیوں کو درست کریں۔

4. ذہین پتہ لگانے اور غلطی سے متعلق کام

اصل وقت کے معیار کی نگرانی

پارٹ کا پتہ لگانا ، قطبی حیثیت کا پتہ لگانا ، مقبرے کا پتہ لگانا۔

عیب دار اجزاء خود بخود ضائع کردیئے جاتے ہیں اور این جی ڈیٹا ریکارڈ کیا جاتا ہے۔

ڈیٹا ٹریسیبلٹی

ہر پی سی بی (وقت ، نقاط ، دباؤ وغیرہ) کے بڑھتے ہوئے ڈیٹا کو ریکارڈ کرنے کے لئے MES/ERP سسٹم انضمام کی حمایت کریں۔

5. لچکدار پیداوار کی تقریب

ہائبرڈ عمل کی حمایت

اسے SMT+THT ہائبرڈ اسمبلی کو حاصل کرنے کے لئے ڈسپینسگ مشینوں اور اندراج مشینوں کے ساتھ جوڑا جاسکتا ہے۔

سخت پلیٹوں ، لچکدار پلیٹوں (ایف پی سی) اور سخت لچکدار مشترکہ پلیٹوں پر لاگو ہوتا ہے۔

عام ایپلی کیشن فیلڈز

صارف الیکٹرانکس

اسمارٹ فون مدر بورڈ (0402 جزو قریب سے وقفے وقفے سے بڑھتے ہوئے)

ٹی ڈبلیو ایس ایئر فون چارجنگ کیس (متعدد اقسام ، چھوٹی بیچ ، فوری سوئچنگ)

آٹوموٹو الیکٹرانکس

ای سی یو کنٹرول ماڈیول (اعلی درجہ حرارت کے خلاف مزاحم اجزاء کا عین مطابق بڑھتے ہوئے)

گاڑیوں سے لگے ہوئے ڈسپلے اسکرین (بڑے سائز کے ایف پی سی لچکدار بورڈ بڑھتے ہوئے)

صنعتی سامان

صنعتی کنٹرول مدر بورڈ (ہائبرڈ ٹکنالوجی: ایس ایم ڈی+ کے ذریعے سوراخ والے اجزاء

پاور ماڈیول (اعلی طاقت والے اجزاء کی اعلی صحت سے متعلق پوزیشن)

کمپنی کے فوائد

مضبوط تکنیکی طاقت

مضبوط آر اینڈ ڈی ٹیم: ہمارے پاس ایک آر اینڈ ڈی ٹیم ہے جس میں سینئر انجینئرز پر مشتمل ہے ، جس میں صنعت کا بھرپور تجربہ اور تکنیکی جمع ہے۔

بنیادی ٹیکنالوجیز آزادانہ طور پر قابل کنٹرول ہیں: بنیادی ٹیکنالوجی کے شعبوں جیسے موشن کنٹرول ، بصری پہچان ، اور سافٹ ویئر الگورتھم میں کامیابیاں کی گئی ہیں ، آزادانہ تحقیق اور ترقی کو حاصل کرنا اور صنعت کے اندر تکنیکی اجارہ داری کو توڑنا۔

بقایا مصنوعات کا معیار

سخت کوالٹی مینجمنٹ سسٹم: ہم نے یورپی یونین کے کوالٹی مینجمنٹ سسٹم کی سند کو پاس کیا ہے۔ خام مال کی خریداری سے لے کر پیداوار اور مینوفیکچرنگ تک ، مستحکم اور قابل اعتماد مصنوعات کے معیار کو یقینی بنانے کے لئے ہر لنک پر سختی سے کنٹرول کیا جاتا ہے۔

ایڈوانس مینوفیکچرنگ کا عمل: جدید ماڈیولر ڈیزائن اور مینوفیکچرنگ کا عمل اپنایا جاتا ہے ، اور کلیدی اجزاء تمام معروف برانڈز سے ہیں تاکہ سامان کی استحکام اور وشوسنییتا کو یقینی بنایا جاسکے۔

مکمل خدمت کا نظام

فروخت کے بعد سروس کا ایک مکمل نظام: فروخت کے بعد کا ایک عالمی خدمت نیٹ ورک قائم کیا گیا ہے ، جس میں 7* 24 گھنٹے آن لائن تکنیکی مدد فراہم کی گئی ہے اور 2 گھنٹوں کے اندر اندر صارفین کے مطالبات کو جواب دیا گیا ہے۔

پروفیشنل سروس ٹیم: ہمارے پاس تجربہ کار سروس انجینئرز کی ایک ٹیم ہے جو صارفین کو بروقت اور موثر تکنیکی مدد اور حل فراہم کرسکتی ہے۔

اپنی مرضی کے مطابق خدمات: کسٹمر کو اپنی انفرادی تقاضوں کو پورا کرنے کی ضرورت پر مبنی اپنی مرضی کے مطابق مصنوعات اور خدمات فراہم کریں۔

مضبوط مارکیٹ کی مسابقت

آزادانہ تحقیق اور ترقی ، لاگت میں کمی: بنیادی ٹیکنالوجیز آزادانہ طور پر تیار کی جاتی ہیں ، جو پیداواری لاگت کو موثر انداز میں کم کرتی ہیں ، اور مصنوعات میں زیادہ لاگت کی کارکردگی ہوتی ہے۔

لچکدار تعاون کے ماڈل: ہم مختلف صارفین کی ضروریات کو پورا کرنے کے لئے متعدد تعاون کے ماڈل پیش کرتے ہیں۔ تفصیلات کے لئے ، براہ کرم سیلز مینیجر سے مشورہ کریں۔

اچھی برانڈ کی ساکھ

بہت سارے کامیاب معاملات ہیں: بہت سے مشہور کاروباری اداروں میں اس کی مصنوعات کو کامیابی کے ساتھ لاگو کیا گیا ہے اور اسے وسیع پیمانے پر پذیرائی ملی ہے۔

اچھی صنعت کی ساکھ: یہ صنعت کے اندر اچھی ساکھ اور ساکھ سے لطف اندوز ہوتا ہے اور صارفین کا قابل اعتماد شراکت دار ہے۔

پیکیجنگ کا ڈھانچہ

پرت	مواد اور عمل	فنکشن کی تفصیل
اندرونی پرت	اینٹی اسٹیٹک پیئ فلم + بلبلا بیگ	نمی کا ثبوت اور جھٹکا جذب ، سطح کے خروںچ کو روکتا ہے
درمیانی پرت	5 سینٹی میٹر موٹی ایپی پرل کاٹن کسٹم مولڈ کونے کے محافظ	واضح طور پر مشین باڈی ، کشن کو اہم اجزاء (جیسے پلیسمنٹ ہیڈ) لپیٹتے ہیں
بیرونی پرت	برآمد گریڈ فومیگیشن فری پلائیووڈ کیس	پریشر مزاحم اور ڈراپ پروف ، پاس 海运/ہوائی ٹرانسپورٹ کمپن ٹیسٹ

تحفظ کی قسم	عمل درآمد کا طریقہ
نمی کی روک تھام	ڈیسکینٹ کو اندر رکھا گیا (نمی<10%RH) + Anti-rust paper (for metal components)
اینٹی ٹپنگ ڈیزائن	case کیس پر کشش ثقل کے نشانات کا مرکز + بلٹ میں ایل کے سائز والے دھات فکسنگ بریکٹ
اینٹی اسٹیٹک پیکیجنگ	صحت سے متعلق پی سی بی/سروو موٹرز انفرادی طور پر اینٹی اسٹیٹک ایلومینیم ورق بیگ میں مہر لگا دی گئی
